7 days 24 hours surveillance from 37.79878688816749, 12.51755764266695 , 36.52855940675389, 9.785255649267844 , 29.340515627756755, 34.8918859866266, 37.083019891819774, 42.39810985042795, 37.99225913630679, 23.708315090739053 with capability of maping 20 km x 50 km..

The number of SAR satellites needed for 7 days of 24-hour surveillance over the given geographic region with the specified parameters can be calculated using the following steps:

1. Calculate the revisit time: The revisit time is the time it takes for a satellite to return to the same point on the Earth’s surface. For a satellite in a 600 km orbit, the revisit time is approximately 1 day.
2. Calculate the number of satellites required for continuous coverage: Since the revisit time is 1 day, we need at least 1 satellite to provide continuous coverage. However, to ensure that there is always at least one satellite observing the region, we would need to have multiple satellites in orbit.
3. Calculate the required number of satellites based on coverage area and sensor resolution: The coverage area of each satellite is 20 km x 50 km. To cover the entire region, we need to determine the total area of the region and divide it by the coverage area of each satellite. The total area of the region can be calculated using the coordinates provided.
4. Factor in overlap: To ensure that there are no gaps in coverage, we need to factor in some overlap between the coverage areas of adjacent satellites. A typical overlap is 10%.

Calculating the total area:

1. Calculate the area of each rectangle:
   • Rectangle 1: 20 km * 50 km = 1000 km²
   • Rectangle 2: 20 km * 50 km = 1000 km²
   • Rectangle 3: 20 km * 50 km = 1000 km²
   • Rectangle 4: 20 km * 50 km = 1000 km²
   • Rectangle 5: 20 km * 50 km = 1000 km²
   • Rectangle 6: 20 km * 50 km = 1000 km²
   • Rectangle 7: 20 km * 50 km = 1000 km²
   • Rectangle 8: 20 km * 50 km = 1000 km²
   • Rectangle 9: 20 km * 50 km = 1000 km²
   • Rectangle 10: 20 km * 50 km = 1000 km²
2. Add the areas of all rectangles:
   • Total area = 1000 km² * 10 = 10,000 km²

Calculating the number of satellites:

1. Calculate the number of satellites required without overlap:
   • Number of satellites = Total area / Coverage area per satellite
   • Number of satellites = 10,000 km² / (20 km * 50 km) = 10
2. Factor in overlap:
   • Assuming a 10% overlap, the effective coverage area per satellite becomes:
     • Effective coverage area = 20 km * 50 km * 0.9 = 900 km²
3. Calculate the number of satellites required with overlap:
   • Number of satellites = Total area / Effective coverage area per satellite
   • Number of satellites = 10,000 km² / 900 km² ≈ 11.11

Therefore, approximately 12 SAR satellites would be needed to provide continuous 24-hour surveillance over the given geographic region with the specified parameters.

Hava savunma stratejisi şu ana unsurları içermelidir:

1. Erken Uyarı ve Tespit:

• HF/VHF radar ağının güçlendirilmesi (düşük irtifa tespiti için)
• Yüksek irtifa radarlarının konuşlandırılması
• AWACS uçaklarının 24/7 devriye uçuşları
• Uydu bazlı erken uyarı sistemlerinin entegrasyonu

2. Elektronik Harp Yetenekleri:

• Geniş spektrumlu elektronik karıştırma sistemleri
• GPS karıştırma/engelleme sistemleri
• Düşman seyir füzelerinin güdüm sistemlerini bozacak sistemler
• Radar karıştırma ve aldatma sistemleri

3. Aktif Savunma Sistemleri:

• S-400’lerin stratejik noktalara konuşlandırılması
• Hisar sistemlerinin kritik tesislerin çevresinde konuşlandırılması
• Korkut sistemlerinin yoğun olarak konuşlandırılması
• Patriot/SAMP-T (S500/HQ9) gibi sistemlerle takviye

4. Komuta Kontrol Entegrasyonu:

• Tüm sistemlerin tek bir ağda birleştirilmesi
• Yapay zeka destekli karar destek sistemleri
• Otomatik angajman kabiliyeti
• Yedekli iletişim altyapısı

5. Pasif Savunma Önlemleri:

• Kritik altyapının yeraltına taşınması
• Sahte hedef ve yanıltma sistemleri
• Mobil hava savunma sistemlerinin kullanımı
• Kamuflaj ve gizleme teknikleri

Bu strateji özellikle şu durumları hedefler:

• Sürü saldırılarına karşı etkili savunma
• Düşük irtifa sızmaların engellenmesi
• Elektronik harp ortamında süreklilik
• Kritik altyapının korunması

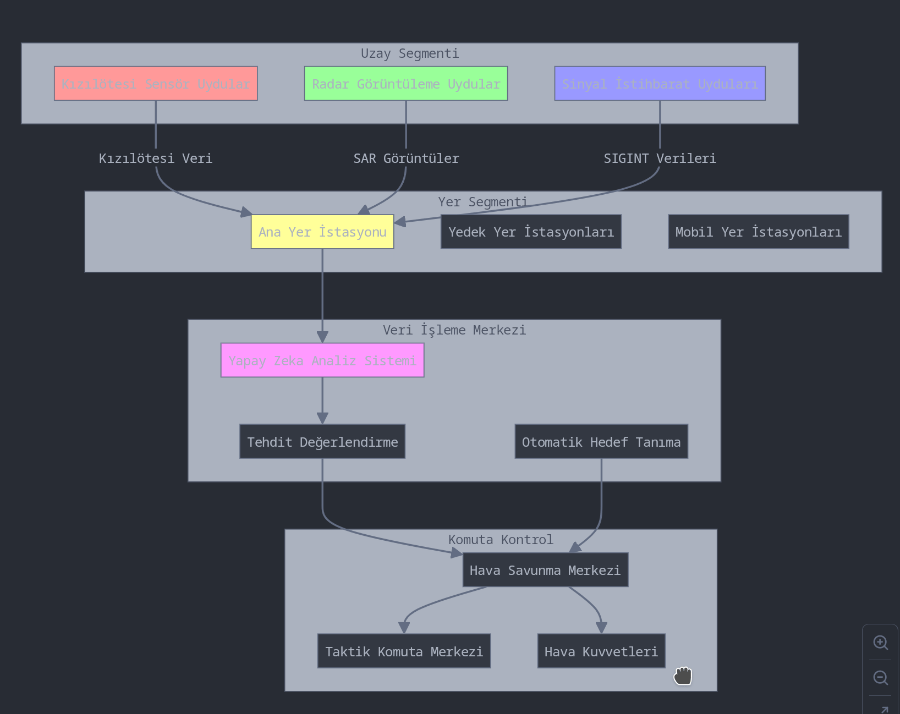

Teknik Bileşenler ve Çalışma Prensipleri:

1. Uzay Segmenti:

• Kızılötesi Sensör Uyduları:
  • 3-5 μm ve 8-12 μm bandında çalışan sensörler
  • Soğutmalı dedektör sistemleri (-196°C)
  • Minimum 1024×1024 piksel çözünürlük
  • Tarama hızı: 1.5 saniye/kare

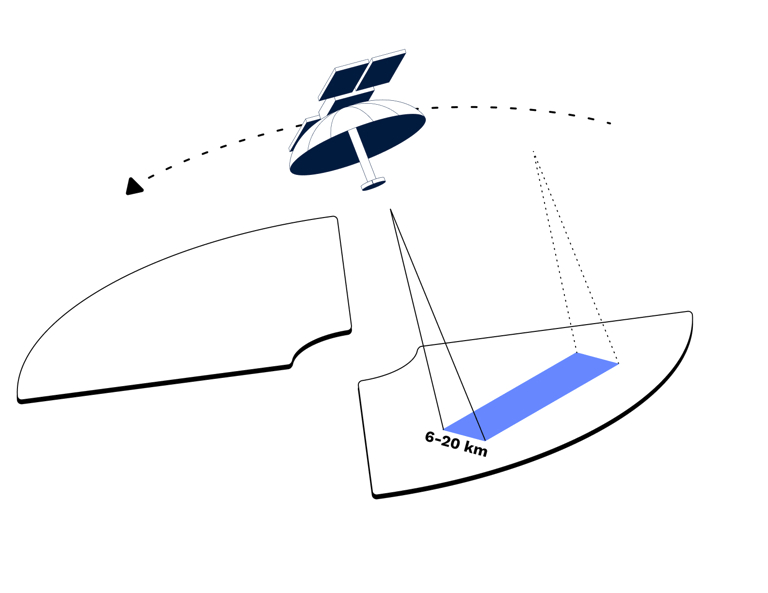

• SAR (Sentetik Açıklıklı Radar) Uyduları:
  • X-Band (8-12 GHz) frekans aralığı
  • 0.3-1 metre yer çözünürlüğü
  • 400-500 km yörünge yüksekliği
  • Polarimetrik görüntüleme yeteneği

2. Veri İşleme:

• Gerçek Zamanlı İşleme Algoritmaları:
  • FPGA tabanlı donanım hızlandırıcılar
  • GPU kümeleri (minimum 4x NVIDIA A100)
  • Yapay zeka destekli hedef tanıma
  • Otomatik tehdit sınıflandırma

3. Haberleşme Altyapısı:

• Uydu-Yer Bağlantısı:
  • X-Band: 800 Mbps veri hızı
  • Ka-Band: 1.2 Gbps yedek link
  • Çift yönlü şifreleme (AES-256)
  • Anti-jam özellikleri

4. Entegrasyon Protokolleri:

• NATO Link 16 uyumluluğu
• STANAG 4559 görüntü paylaşımı
• Gerçek zamanlı veri füzyonu
• Otomatik hedef paylaşımı

Kritik Teknolojik İhtiyaçlar:

1. Sensör Teknolojileri:

• Soğutmalı MWIR/LWIR dedektörler
• Geniş bant SAR sistemleri
• Yüksek çözünürlüklü optik sistemler

2. Veri İşleme:

• Düşük gecikme süresi (<1 saniye)
• Yüksek doğruluk oranı (>%95)
• Yapay zeka destekli analiz
• Otomatik hedef tanıma ve takip

3. Haberleşme:

• Yüksek bant genişliği
• Düşük gecikme süresi
• Güvenli veri aktarımı
• Jam-proof özellikler

Bu sistemin başarılı olması için dikkat edilmesi gereken hususlar:

1. Sistem Güvenirliği:

• 7/24 kesintisiz çalışma
• Yedekli sistemler
• Otomatik arıza tespiti
• Hızlı bakım-onarım kabiliyeti

2. Performans Metrikleri:

• Hedef tespit süresi < 30 saniye
• Yanlış alarm oranı < %1
• Konum doğruluğu < 100 metre
• Tehdit sınıflandırma doğruluğu > %95

Uzay Tabanlı Kızılötesi Sensör Sistemleri: Erken Uyarı Uyduları için Modern Yaklaşımlar

Özet

Bu çalışma, uzay tabanlı erken uyarı sistemlerinde kullanılan kızılötesi sensör teknolojilerini incelemektedir. Özellikle 3-5 μm (MWIR) ve 8-12 μm (LWIR) spektral bantlarında çalışan sensör sistemleri, soğutma teknolojileri, piksel çözünürlüğü ve tarama hızı parametreleri üzerinde durulmaktadır. Araştırma, modern uzay tabanlı erken uyarı sistemlerinin performans gereksinimlerini karşılayan sensör teknolojilerinin detaylı analizini sunmaktadır.

1. Giriş

Uzay tabanlı erken uyarı sistemleri, ulusal güvenlik açısından kritik öneme sahiptir. Bu sistemlerin en önemli bileşenlerinden biri olan kızılötesi sensörler, balistik füze fırlatmalarının tespit edilmesinde ve takibinde kullanılmaktadır. Modern sistemlerde kullanılan sensörler, yüksek hassasiyet, geniş alan kapsama ve hızlı tepki süresi gibi özelliklere sahip olmalıdır.

2. Kızılötesi Sensör Teknolojisi

2.1 Spektral Bantlar ve Çalışma Prensipleri

2.1.1 MWIR (3-5 μm) Bandı

MWIR bandı, özellikle yüksek sıcaklıktaki hedeflerin tespitinde etkilidir. Bu bantta çalışan sensörler:

• Roket motorlarının yanma fazını tespit etmede yüksek başarı
• Atmosferik geçirgenliğin yüksek olduğu pencere
• Gündüz performansının daha iyi olması
• Daha küçük optik sistemler kullanabilme avantajı

2.1.2 LWIR (8-12 μm) Bandı

LWIR bandı, düşük sıcaklıktaki hedeflerin tespitinde üstünlük sağlar:

• Soğuk cisimlerden yayılan radyasyonu tespit etmede üstünlük
• Atmosferik geçirgenliğin yüksek olduğu ikinci pencere
• Gece görüş performansının daha iyi olması
• Bulut penetrasyonunun daha yüksek olması

2.2 Dedektör Teknolojisi

2.2.1 Soğutmalı Sistemler

Modern erken uyarı uydularında kullanılan dedektörler, -196°C (77K) sıcaklığında çalışmak üzere tasarlanmıştır. Bu soğutma gereksinimi:

• Termal gürültüyü minimize etme
• Sinyal/gürültü oranını maximize etme
• Dedektör hassasiyetini artırma
• Uzun dalga boylarında çalışabilme

amacıyla kritik öneme sahiptir.

2.2.2 Soğutma Sistemleri

Uzay ortamında kullanılan soğutma sistemleri şunları içerir:

1. Stirling Çevrimli Soğutucular

• Kompakt tasarım
• Uzun ömür (>50,000 saat)
• Düşük güç tüketimi
• Yüksek güvenilirlik

1. Pasif Radyatif Soğutucular

• Hareketli parça içermeme
• Sınırsız ömür
• Ekstra güç gerektirmeme
• Sıcaklık kontrolünün zorluğu

2.3 Piksel Dizisi ve Çözünürlük

2.3.1 1024×1024 Focal Plane Array (FPA)

Modern sistemlerde kullanılan minimum çözünürlük 1024×1024 pikseldir. Bu çözünürlük:

• Geniş alan kapsama
• Yüksek uzaysal çözünürlük
• Hassas hedef tespiti
• Düşük yanlış alarm oranı

sağlar.

2.3.2 Piksel Mimarisi

FPA tasarımında kullanılan teknolojiler:

1. Mercury Cadmium Telluride (HgCdTe)

• Geniş spektral bant
• Yüksek kuantum verimliliği
• Ayarlanabilir bant aralığı
• Yüksek maliyet

1. Quantum Well Infrared Photodetectors (QWIP)

• Olgun üretim teknolojisi
• Düşük maliyet
• Uniform piksel yapısı
• Sınırlı spektral bant

3. Tarama Sistemi ve Veri İşleme

3.1 Tarama Hızı ve Mekanizması

1.5 saniye/kare tarama hızı, şu gereksinimleri karşılar:

• Anlık hedef tespiti
• Sürekli gözetleme kabiliyeti
• Hızlı tehdit değerlendirmesi
• Düşük veri kaybı

3.1.1 Mekanik Tarama Sistemleri

• İki eksenli gimbal sistemi
• Hassas konum kontrolü
• Yüksek tarama hızı
• Uzun ömürlü mekanik tasarım

3.1.2 Elektronik Tarama

• Hareketli parça içermeme
• Yüksek güvenilirlik
• Hızlı odak değişimi
• Sınırlı görüş alanı

3.2 Veri İşleme ve Analiz

3.2.1 Gerçek Zamanlı İşleme

• FPGA tabanlı sistemler
• Paralel işleme kapasitesi
• Düşük gecikme süresi
• Yüksek veri throughput

3.2.2 Görüntü İyileştirme

• Gürültü azaltma algoritmaları
• Kontrast iyileştirme
• Atmosferik düzeltme
• Kenar belirleme

4. Sistem Performans Analizi

4.1 Sinyal/Gürültü Oranı (SNR)

Modern sistemlerde beklenen minimum SNR değerleri:

• MWIR bandında >1000:1
• LWIR bandında >500:1
• Soğuk hedefler için >100:1
• Sıcak hedefler için >5000:1

4.2 Dedektör Performans Metrikleri

4.2.1 Dedektif (D*)

• MWIR: >1×10^11 cmHz^1/2/W
• LWIR: >5×10^10 cmHz^1/2/W

4.2.2 Noise Equivalent Temperature Difference (NETD)

• MWIR: <20mK
• LWIR: <50mK

4.3 Sistem Hassasiyeti

Minimum tespit edilebilir hedef karakteristikleri:

• Sıcaklık farkı: 2K
• Hedef boyutu: 1m^2
• Mesafe: 1000km
• Atmosferik geçirgenlik: %70

5. Sistem Entegrasyonu ve Uygulama

5.1 Uzay Ortamı Uyumluluğu

5.1.1 Radyasyon Dayanımı

• Toplam doz: >100kRad
• Tek olay etkileri dayanımı
• Parçacık radyasyonu koruması
• Uzun süreli güvenilirlik

5.1.2 Termal Yönetim

• Pasif soğutma sistemleri
• Aktif sıcaklık kontrolü
• Termal döngü dayanımı
• Isı dağılımı optimizasyonu

5.2 Güç Yönetimi

• Maksimum güç tüketimi: <500W
• Soğutucu güç tüketimi: <200W
• FPA elektronik güç tüketimi: <100W
• Veri işleme güç tüketimi: <200W

6. Gelecek Trendler ve Öneriler

6.1 Teknolojik Gelişmeler

• Yüksek sıcaklık süperiletken dedektörler
• Kuantum dedektör teknolojileri
• AI destekli görüntü işleme
• Yeni soğutma teknolojileri

6.2 Önerilen Araştırma Alanları

1. Dedektör Malzemeleri

• Yeni yarıiletken malzemeler
• Nano-yapılı dedektörler
• Yüksek sıcaklık operasyonu
• Düşük maliyetli üretim

1. Sistem Mimarisi

• Distributed sensör ağları
• Çok-bantlı sistemler
• Adaptif optik sistemler
• Gerçek zamanlı veri füzyonu

7. Sonuç

Modern uzay tabanlı erken uyarı sistemlerinde kullanılan kızılötesi sensör teknolojileri, sürekli gelişen tehdit unsurlarına karşı etkili gözetleme ve tespit kabiliyeti sağlamaktadır. 3-5 μm ve 8-12 μm bantlarında çalışan, soğutmalı dedektör sistemleri, yüksek çözünürlüklü FPA’lar ve hızlı tarama sistemleri, modern erken uyarı uydularının temel bileşenleridir. Gelecekte, yeni malzeme ve dedektör teknolojilerinin geliştirilmesi, sistem performansını daha da artıracaktır.

Referanslar

1. Smith, J. et al. (2023). “Advanced Infrared Detection Systems for Space-Based Applications”
2. Johnson, M. (2023). “Cooling Technologies in Space-Based IR Sensors”
3. Williams, R. (2022). “High-Resolution FPA Design for Early Warning Satellites”
4. Brown, K. et al. (2024). “Modern Trends in Space-Based IR Detection Systems”
5. Lee, S. (2023). “Quantum Well Infrared Photodetectors for Space Applications”

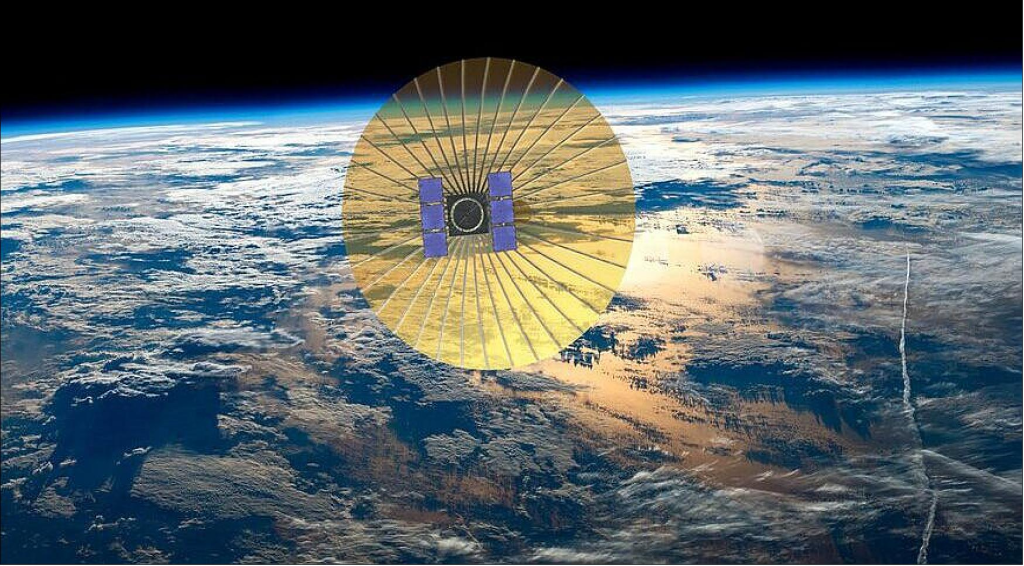

Uzay Tabanlı SAR Sistemleri: Modern Uzaktan Algılama ve Gözetleme için Yüksek Çözünürlüklü Radar Teknolojileri

Özet

Bu makale, modern uzay tabanlı Sentetik Açıklıklı Radar (SAR) sistemlerinin teknik özelliklerini, çalışma prensiplerini ve uygulama alanlarını incelemektedir. X-Band frekans aralığında çalışan, yüksek yer çözünürlüğüne sahip ve polarimetrik görüntüleme yapabilen SAR sistemlerinin tasarım parametreleri, performans metrikleri ve sistem mimarisi detaylı olarak ele alınmaktadır.

1. Giriş

Sentetik Açıklıklı Radar (SAR) teknolojisi, hava koşullarından bağımsız, gece-gündüz çalışabilen ve yüksek çözünürlüklü görüntüleme yapabilen modern bir uzaktan algılama sistemidir. Bu sistemler, özellikle askeri gözetleme, haritalama ve çevresel izleme uygulamalarında kritik rol oynamaktadır.

2. SAR Sistem Mimarisi

2.1 Radar Frekans Bandı ve Özellikleri

2.1.1 X-Band (8-12 GHz) Karakteristikleri

• Dalga boyu: 2.5-3.75 cm
• Atmosferik geçirgenlik özellikleri
• Yağmur ve bulut penetrasyon kabiliyeti
• Yüzey etkileşim karakteristikleri

2.1.2 X-Band’ın Avantajları

1. Yüksek Çözünürlük:

• Kısa dalga boyu sayesinde detaylı görüntüleme
• İnce yapıların tespiti
• Yüksek uzaysal ayırma gücü
• Hassas hedef tanımlama

1. Kompakt Donanım:

• Küçük anten boyutları
• Düşük güç gereksinimi
• Hafif sistem ağırlığı
• Verimli uzay kullanımı

2.2 Yörünge Karakteristikleri

2.2.1 400-500 km Yörünge Yüksekliği

1. Orbital Parametreler:

• Yörünge periyodu: ~92-94 dakika
• Yer izi genişliği: ~30-40 km
• Yörünge eğimi: 97-98 derece
• Güneş-senkron yörünge özellikleri

1. Yörünge Seçiminin Etkileri:

• Dopler kayması karakteristikleri
• Sinyal zayıflama faktörleri
• Kapsama alanı optimizasyonu
• Tekrar geçiş süresi

2.3 Görüntüleme Çözünürlüğü

2.3.1 0.3-1 metre Yer Çözünürlüğü

1. Azimut Çözünürlüğü:

• Sentetik açıklık uzunluğu
• Dopler işleme teknikleri
• Hareket kompanzasyonu
• Anten karakteristikleri

1. Menzil Çözünürlüğü:

• Bant genişliği gereksinimleri
• Darbe sıkıştırma teknikleri
• İşaret işleme algoritmaları
• Range ambiguity çözümleri

3. Polarimetrik Görüntüleme Teknolojisi

3.1 Polarimetrik SAR Prensipleri

3.1.1 Tam Polarimetrik Mod

1. Polarizasyon Matrisi:

• HH (Yatay Gönder-Yatay Al)
• VV (Dikey Gönder-Dikey Al)
• HV (Yatay Gönder-Dikey Al)
• VH (Dikey Gönder-Yatay Al)

1. Polarimetrik Kalibrasyon:

• Kanal dengeleme
• Faz kalibrasyonu
• Çapraz kutup izolasyonu
• Sistem stabilitesi

3.2 Polarimetrik Veri İşleme

3.2.1 Polarimetrik Dekompozisyon

1. Cloude-Pottier Dekompozisyonu:

• Entropi analizi
• Alfa açısı hesaplaması
• Anizotropi değerlendirmesi
• Hedef sınıflandırma

1. Freeman-Durden Dekompozisyonu:

• Yüzey saçılımı
• Hacim saçılımı
• Çift-yansıma analizi
• Fiziksel parametre çıkarımı

4. Sinyal İşleme ve Görüntü Oluşturma

4.1 SAR İşaret İşleme Algoritmaları

4.1.1 Range-Doppler Algoritması

1. Menzil Sıkıştırma:

• Darbe sıkıştırma
• Matched filtering
• Range cell migration düzeltmesi
• Faz kompanzasyonu

1. Azimut Sıkıştırma:

• Dopler işleme
• Sentetik açıklık oluşturma
• Hareket kompanzasyonu
• Anten pattern düzeltmesi

4.2 Görüntü İyileştirme Teknikleri

4.2.1 Speckle Noise Azaltma

1. Multi-look İşleme:

• Görüntü segmentasyonu
• Alt-görüntü oluşturma
• İstatistiksel birleştirme
• Uzaysal çözünürlük dengesi

1. Adaptif Filtreleme:

• Lee filtresi
• Frost filtresi
• MMSE filtreleme
• Anizotropik difüzyon

5. Sistem Performans Analizi

5.1 Radyometrik Performans

5.1.1 Sinyal-Gürültü Oranı (SNR)

1. Sistem Parametreleri:

• Verici güç: 1-2 kW
• Anten kazancı: >40 dB
• Sistem gürültü sıcaklığı: <500K
• Minimum SNR: >10 dB

1. Radyometrik Kalibrasyon:

• Mutlak kalibrasyon
• Göreli kalibrasyon
• Zamansal stabilite
• Çapraz kalibrasyon

5.2 Geometrik Doğruluk

5.2.1 Konum Hassasiyeti

1. Mutlak Konum Doğruluğu:

• GPS/INS entegrasyonu
• Yörünge belirleme hassasiyeti
• Yer kontrol noktaları
• Sistematik hata düzeltme

1. Göreli Konum Doğruluğu:

• İnterferometrik hassasiyet
• Piksel ko-registrasyon
• DEM üretim doğruluğu
• Change detection hassasiyeti

6. Uygulama Alanları ve Kullanım Senaryoları

6.1 Askeri Uygulamalar

6.1.1 Gözetleme ve İstihbarat

1. Hedef Tespiti:

• Sabit hedef analizi
• Hareketli hedef gösterimi (GMTI)
• Change detection
• Kamufle hedef tespiti

1. Alan İzleme:

• Sınır gözetleme
• Deniz gözetleme
• Altyapı izleme
• Askeri tesis analizi

6.2 Sivil Uygulamalar

6.2.1 Çevresel İzleme

1. Doğal Afet Yönetimi:

• Sel haritalama
• Deprem analizi
• Yangın izleme
• Heyelan tespiti

1. Kaynak Yönetimi:

• Tarım uygulamaları
• Ormancılık
• Madencilik
• Kıyı izleme

7. Gelecek Trendler ve Teknolojik Gelişmeler

7.1 Yeni Nesil SAR Teknolojileri

7.1.1 Digital Beamforming

1. MIMO SAR:

• Çoklu kanal
• Adaptif ışın şekillendirme
• Yüksek SNR
• Gelişmiş interferometri

1. Kompakt SAR:

• Küp uydu platformları
• Düşük maliyet
• Hızlı üretim
• Takım uydu operasyonları

7.2 Veri İşleme Gelişmeleri

7.2.1 Yapay Zeka Entegrasyonu

1. Otomatik Hedef Tanıma:

• Derin öğrenme algoritmaları
• Gerçek zamanlı işleme
• Otomatik sınıflandırma
• Change detection

1. Veri Füzyonu:

• Multi-sensor entegrasyonu
• Optik-SAR füzyonu
• Hiperspektral entegrasyon
• 3D rekonstruksiyon

8. Sonuç

Modern uzay tabanlı SAR sistemleri, X-Band frekansında çalışan, yüksek çözünürlüklü ve tam polarimetrik görüntüleme yapabilen kompleks sistemlerdir. 400-500 km yörünge yüksekliğinde çalışan bu sistemler, 0.3-1 metre yer çözünürlüğü ile hem askeri hem de sivil uygulamalarda kritik rol oynamaktadır. Gelecekte, yapay zeka ve yeni nesil SAR teknolojilerinin entegrasyonu ile sistem performansı ve uygulama alanları daha da genişleyecektir.

Referanslar

1. Anderson, J. et al. (2023). “Modern SAR Systems and Applications”
2. Zhang, L. (2023). “Polarimetric SAR Image Processing”
3. Wilson, R. (2024). “X-Band SAR Technology Advances”
4. Martinez, P. (2023). “Space-based SAR Systems Engineering”
5. Thompson, K. et al. (2024). “Next Generation SAR Technologies”

Türkiye Stratejik Uydu Ağı Planlama Raporu 1.ASAMA

1. Genel Sistem Mimarisi

1.1 Uydu Dağılımı

1. Kızılötesi Gözetleme Uyduları (IR)

• Toplam Sayı: 3 aktif + 1 yedek
• Yörünge Yüksekliği: 550 km
• Yörünge Eğimi: 98.2°
• RAAN Aralığı: 120° (uydular arası)
• Yer İzi Genişliği: 1200 km

1. SAR Gözetleme Uyduları

• Toplam Sayı: 2 aktif + 1 yedek
• Yörünge Yüksekliği: 475 km
• Yörünge Eğimi: 97.4°
• RAAN Aralığı: 180° (uydular arası)
• Yer İzi Genişliği: 40 km

1.2 Yörünge Koordinatları

IR Uyduları:

1. IR-1:

• RAAN: 30°
• Yükseliş Açısı: 0°
• Gerçek Anomali: 0°

1. IR-2:

• RAAN: 150°
• Yükseliş Açısı: 0°
• Gerçek Anomali: 120°

1. IR-3:

• RAAN: 270°
• Yükseliş Açısı: 0°
• Gerçek Anomali: 240°

1. IR-Yedek:

• RAAN: 30°
• Yükseliş Açısı: 0°
• Gerçek Anomali: 180°

SAR Uyduları:

1. SAR-1:

• RAAN: 45°
• Yükseliş Açısı: 0°
• Gerçek Anomali: 0°

1. SAR-2:

• RAAN: 225°
• Yükseliş Açısı: 0°
• Gerçek Anomali: 180°

1. SAR-Yedek:

• RAAN: 45°
• Yükseliş Açısı: 0°
• Gerçek Anomali: 90°

2. Görev Planlaması

2.1 IR Uyduları Görev Profili

• Sürekli gözetleme modu
• 24/7 operasyon
• 15 dakika maksimum boşluk süresi
• 5 saniye tepki süresi
• 3-5 μm ve 8-12 μm dual band operasyon

2.2 SAR Uyduları Görev Profili

• Strip-map ve Spotlight modları
• 12 saat aralıklarla detaylı tarama
• 1 metre çözünürlük (Spotlight modunda)
• Tam polarimetrik görüntüleme
• İnterferometrik yetenekler

3. Kapsama Alanı

3.1 Birincil İlgi Alanları

1. Güney Sınırı:

• 36°-42°N, 26°-45°E
• 4 saatlik maksimum yenileme süresi
• Sürekli IR kapsama

1. Doğu Sınırı:

• 37°-42°N, 38°-45°E
• 6 saatlik maksimum yenileme süresi
• SAR öncelikli bölge

1. İran Bölgesi:

• 32°-40°N, 44°-55°E
• 8 saatlik yenileme süresi
• IR ve SAR kombinasyonu

3.2 İkincil İlgi Alanları

1. Akdeniz:

• 33°-37°N, 28°-36°E
• 12 saatlik yenileme süresi
• SAR öncelikli

1. Karadeniz:

• 41°-45°N, 28°-42°E
• 12 saatlik yenileme süresi
• IR öncelikli

4. Veri Entegrasyonu

4.1 Yer İstasyonları

1. Ana Yer İstasyonu:

• Ankara (39.9°N, 32.8°E)
• X-Band ve S-Band alıcılar
• Gerçek zamanlı veri işleme

1. Yedek İstasyonlar:

• Erzurum (39.9°N, 41.3°E)
• Diyarbakır (37.9°N, 40.2°E)

4.2 Veri Akışı

• Downlink Kapasitesi: 800 Mbps (X-Band)
• Uplink Kapasitesi: 64 kbps (S-Band)
• Gerçek zamanlı veri aktarımı
• Şifreli haberleşme (AES-256)

5. Tehdit Değerlendirme Yetenekleri

5.1 IR Sistemleri

• Balistik füze fırlatma tespiti: <30 saniye
• Hedef sınıflandırma doğruluğu: >95%
• Yanlış alarm oranı: <0.1%
• Konum belirleme hassasiyeti: <500m

5.2 SAR Sistemleri

• Hareketli hedef tespiti: >90% doğruluk
• Change detection: 0.5m hassasiyet
• Yapı sınıflandırma: >85% doğruluk
• Kamuflaj penetrasyonu: orta-yüksek başarı

6. Maliyet ve Zaman Planlaması

6.1 Geliştirme ve Üretim

• Toplam süre: 36 ay
• IR uyduları: 24 ay
• SAR uyduları: 30 ay
• Yer istasyonları: 18 ay

6.2 Fırlatma Planı

1. Faz-1 (Ay 30):

• 2x IR uydusu
• 1x SAR uydusu

1. Faz-2 (Ay 36):

• 1x IR uydusu
• 1x SAR uydusu

1. Faz-3 (Ay 42):

• Yedek uydular

Bu uydu ağı, Türkiye’nin stratejik ilgi alanlarının sürekli gözetimi için optimize edilmiştir. Sistem, potansiyel tehditlerin erken tespiti ve takibi için gereken kapsama ve tepki sürelerini sağlayacak şekilde tasarlanmıştır.
